Grotrian-Diagramm

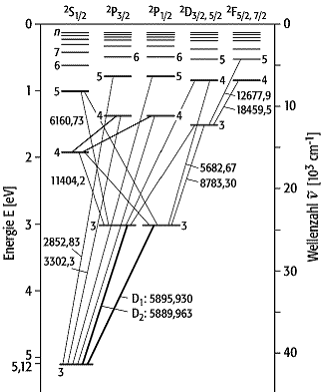

Atom- und Molekülphysik, ein Schema zur Darstellung der Energieterme eines Atoms. Als Beispiel zeigt die Abbildung das Grotrian-Diagramm des Natrium-Atoms. In vertikaler Richtung ist die Anregungsenergie aufgetragen, links in der Einheit eV, rechts als Wellenzahl  in cm^-1. In der Horizontalen sind die Energieniveaus nach aufsteigender Drehimpulsquantenzahl L geordnet, die Feinstruktur ist nicht immer aufgelöst. Wellenlängen optischer Übergänge sind in Angström angegeben. Die D₁- und D₂-Linien sind die beiden Feinstrukturkomponenten der orangefarbenen Natrium-D-Linie.

Grotrian-Diagramm des Natrium-Atoms.
