Einkanal-Diskriminator

Elektronik, Halbleiterphysik, SCA, Single Channel Analyzer, elektronische Schaltung, die aus zwei Amplituden-Diskriminatoren besteht, deren Schwellen einen einstellbaren Abstand haben. Überschreitet das Eingangssignal die untere der beiden Schwellen, bleibt jedoch unter der oberen, so befindet es sich im Fenster und bewirkt ein logisches Ausgangssignal. Die meisten Einkanal-Diskriminatoren besitzen zwei Betriebsarten zur Einstellung der Schwellen: separate Justierung der Schwellen und den sog. Fensterbetrieb, bei dem die untere Schwelle und die Differenz zwischen beiden eingestellt wird.

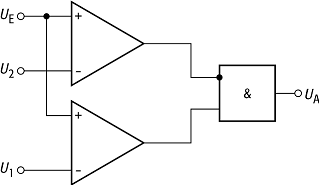

Einkanal-Diskriminator 1: Prinzip-Schaltbild. U_E: Eingangssignal, U₁ und U₂: untere und obere Schwelle, U_A: Ausgangssignal.

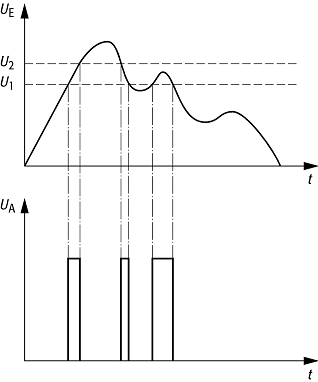

Einkanal-Diskriminator 2: Ein logisches Ausgangssignal wird nur erzeugt, wenn das Eingangssignal die untere Schwelle überschreitet, aber unter der oberen Schwelle bleibt.
