Bayard-Alpert-Vakuummeter

Bayard-Alpert-Röhre, ein Ionisationsvakuummeter, bei dem durch Verkleinern der Ionenfängeroberfläche der Röntgeneffekt (ein druckunabhängiger Sekundärelektronen-Reststrom) soweit reduziert wird, dass Drücke bis p » 10 ^{- 8}Pa (10 ^{- 10}mbar) gemessen werden können. Der Ionenfänger ist dabei ein sehr dünner Wolfram- oder Iridiumdraht im Zentrum einer spiralförmigen Anode, die Kathode befindet sich ausserhalb (Abb.). Die obere Grenze des Messbereichs liegt bei etwa 0,1Pa (10 ^{- 3}mbar).

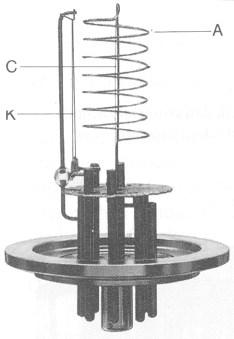

Bayard-Alpert-Vakuummeter: Glühkathoden-Ionisations-Vakuummeter nach Bayard-Alpert: K: Kathode, A: Anode, C: zentraler Ionenfänger aus Wofram- oder Iridiumdraht.
